工业主板

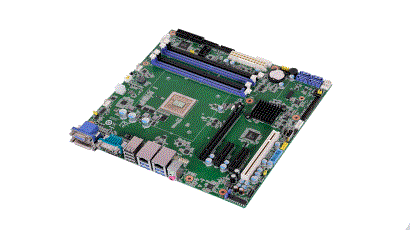

AIMB-Z50

兆芯KX-6000平台, ZX-200芯片，具备丰富的高速外接接口、扩展性更强，支持SM3与SM4国密算法，支持TCM技术

  • 支持最高CPU主频：8核2.7GHz
  • x86 32/64指令全兼容,支持扩展指令SSE4.2/AVX
  • 支持双通道,DDR4 2400/2666 UDIMM, 最高容量可达64GB
  • 支持VGA/DVI-D/DP or HDMI三显，2×千兆网口
  • 10串口 (2x RS-232/422/485, 8x RS-232)
  • 13 USB(4x USB 3.1 Gen 1, 2x USB 3.2 Gen 2, 7x USB2.0)
  • 支持1个PCI，2个PCIe×4，1个PCIe×16插槽
  • 支持Win 7/10及国产Linux操作系统

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • 兆芯KX-6000平台, ZX-200芯片，具备丰富的高速外接接口、扩展性更强，支持SM3与SM4国密算法，支持TCM技术

规格

处理器
CPU
  • 兆芯KX-U6780A
  • 兆芯KX-U6580
最大速度/频率
  • 2.7GHz
  • 2.5GHz
二级缓存
  • 8MB
  • 8MB
Socket
  • BGA On board
  • BGA On board
芯片组
  • ZX-200
  • ZX-200
BIOS
  • AMI 32 Mbit SPI
  • AMI 32 Mbit SPI
扩展槽
PCI
  • 32-bit/33 MHz, 1 slot
  • 32-bit/33 MHz, 1 slot
PCIe x 4
  • Gen3, 1 slot (only PCIe x2 signal); Gen2, 1 slot (PCIe x 4 signal)
  • Gen3, 1 slot (only PCIe x2 signal); Gen2, 1 slot (PCIe x 4 signal)
PCIe x 16
  • Gen3,1 slot (only PCIe x 8 signal)
  • Gen3,1 slot (only PCIe x 8 signal)
内存
技术
  • 双通道 (非ECC) )DDR4 2400 /2666(U-DIMM)
  • 双通道 (非ECC) )DDR4 2400 /2666(U-DIMM)
最大容量
  • 64G
  • 64G
Socket
  • 4 x 288-pin UDIMM
  • 4 x 288-pin UDIMM
显示芯片
芯片
  • CPU集成显卡 (C-960)
  • CPU集成显卡 (C-960)
VRAM
  • 512 MB maximum shared memory with 4 GB and above system memory installed
  • 512 MB maximum shared memory with 4 GB and above system memory installed
以太网
接口
  • 10/100/1000 Mbps
  • 10/100/1000 Mbps
控制器
  • Realtek RTL8119I-CG
  • Realtek RTL8119I-CG
连接器
  • 2 x RJ45
  • 2 x RJ45
SATA 3.0
Max Data Transfer Rate
  • 600 MB/s
  • 600 MB/s
Channel
  • 4
  • 4
后置I/O
VGA
  • 1
  • 1
DVI-D
  • 1
  • 1
DP
  • 1
  • 1
网口
  • 2
  • 2
USB
  • 8 (2 x USB 3.1 Gen1, 2 x USB 3.1 Gen2, 4 x USB 2.0)
  • 8 (2 x USB 3.1 Gen1, 2 x USB 3.1 Gen2, 4 x USB 2.0)
串口
  • 1 (RS-232/422/485)
  • 1 (RS-232/422/485)
音频接口
  • 2 (1 x Line-out, 1 x MIC-in)
  • 2 (1 x Line-out, 1 x MIC-in)
内置接口
USB
  • 5 (2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x USB 2.0 Type A )
  • 5 (2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x USB 2.0 Type A )
串口
  • 9 (1 x RS-232/422/485, 8 x RS-232)
  • 9 (1 x RS-232/422/485, 8 x RS-232)
LPT
  • 1
  • 1
PS2
  • 1 (1 x Key Board, 1 x Mouse)
  • 1 (1 x Key Board, 1 x Mouse)
GPIO
  • 1 (8-bits)
  • 1 (8-bits)
电源
Power on
  • 兆芯KX-U6780A@2.7GHz, DDR4-2666 16G x4
  • 兆芯KX-U6780A@2.7GHz, DDR4-2666 16G x4
电压
  • +12V +5V +3.3VATX -12V +5VSB +V12_4P
  • +12V +5V +3.3VATX -12V +5VSB +V12_4P
电流
  • 0.27A 2.71A 1.25A 0A 0A 0.79A
  • 0.27A 2.71A 1.25A 0A 0A 0.79A
环境
  • 运行 (With HDD)
  • 运行 (With HDD)
温度
  • 0 ~ 60 °C (32 ~ 140 °F), 取决于CPU 速率和散热方式
  • 0 ~ 60 °C (32 ~ 140 °F), 取决于CPU 速率和散热方式
物理特征
尺寸 mm
  • 244 x 244 mm (9.6" x 9.6")
  • 244 x 244 mm (9.6" x 9.6")
